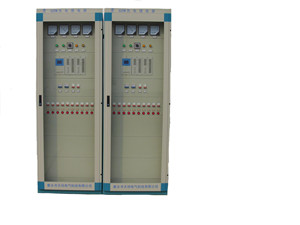

陕西GZDW直流屏所采用的技术特点

　　充电电源：在GZDW陕西直流屏中，充电电源选用高频开关电源充电模块，并采用（Ⅳ+1）热冗余方式并联组合供电，一个模块故障不影响系统正常运行。
充电模块具有稳定的直流输出功能（特别是在交流电源投切时，能保证输出波动在要求范围内），均／浮充转换功能，均／浮充电压、电流设置功能，自主均流功能，还具有过流、过压、短路、缺相、交流电压过高／过低关机等保护措施。通过与监控单元通信，充电模块还能具有遥控、遥信、遥测、遥调功能。
      绝缘监察装置：绝缘监察装置能对母线电压、母线对地绝缘电阻及各馈线支路绝缘状况进行测量判断，超出正常范围时发出报警信号，并正确指示出发生故障的馈线支路，能在当地和远方提供接地报警、过压报警和装置故障报警等信号。母线对地电阻可显示，并可人工设置接地电阻的门限。故障信号可送至变电所电力监控系统。
      调压装置：GZDW直流屏的直流母线自动／手动调压装置能自动或手动调整直流母线电压。系统采用分级自动调压装置，每级电压调节值小于额定电压的3％，并具有手动调节功能，直流母线电压在直流系统额定电压的85％～110％范围内。采用主备冗余调压链模式，并可自动切换，当主调压装置故障时自动切换到备用调压装置，并能报出相关故障信号。
